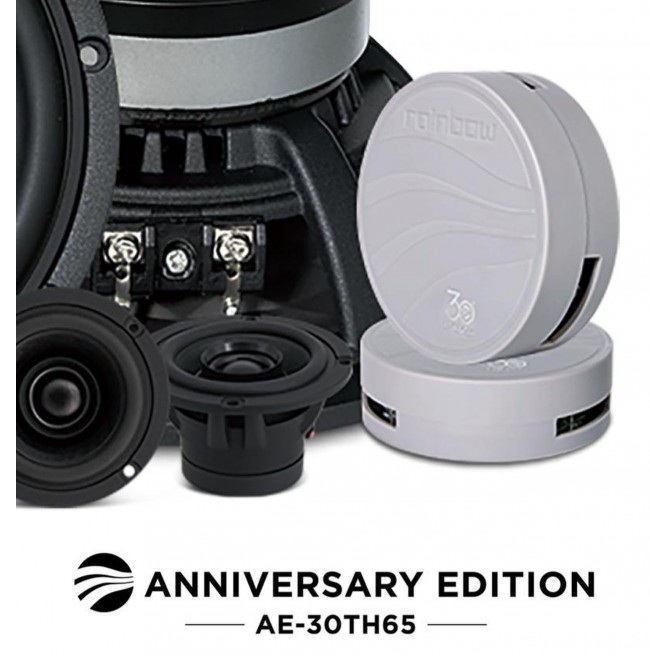

REVIEW TESTE RAINBOW AE-30TH65 - PRODUTO DISPONIVEL

• 01 Dec, 2025
• 43 Visualizações
• Fonte : https://carmus.ru/

Testando dois modelos de sistemas acústicos Rainbow da série de 30º aniversário.

31 de janeiro de 2024.
Já faz um tempo que não ouvimos falar da antiga e, pode-se dizer, lendária marca Rainbow. Entretanto, ela nunca desapareceu completamente e retornou ao mercado russo no final de 2023. Embora as coisas não tenham sido fáceis ultimamente, novos aportes financeiros mantiveram o nome vivo. Além disso, como se vê, a marca não foi totalmente absorvida pelos chineses (como aconteceu com muitas outras), e a nova gestão conseguiu manter a mesma equipe de desenvolvimento — um ponto importante. Portanto, o selo "Projetado na Alemanha" ainda se mantém.

Aliás, a distribuição da Rainbow na Rússia agora é feita pela TDK, uma empresa fundada por ex-funcionários da AudioSystems, então a expressão "novos velhos amigos" pode ser aplicada a mais do que apenas a própria marca.

Analisarei algumas das caixas acústicas mais interessantes em breve, começando pela notável  série Rainbow 30th Anniversary Edition . Como você deve imaginar, ela foi lançada para celebrar o 30º aniversário da Rainbow.

Dois modelos desta linha estão disponíveis na Rússia: o clássico  Rainbow AE-C260 de 2 vias com tweeters tradicionais  (com preço de 57.790 rublos na época do teste) e o não convencional  Rainbow AE-30TH65 , que apresenta alto-falantes coaxiais de 2 polegadas em vez de tweeters (com preço de 58.800 rublos na época do teste).

PRIMEIRO CONHECIMENTO. CAIXAS ACÚSTICAS DE MÉDIO-GRAVES AE-MW165

Ambos os modelos de caixas acústicas utilizam os mesmos  drivers de médio-grave Rainbow AE-MW165 , então começarei minha análise de design por eles.




Sua principal característica é um cone com uma geometria chamada "Crystal Cone ". Se não me engano, a Rainbow o introduziu pela primeira vez em 2015 na série Profi. Ele também é amplamente utilizado nas caixas acústicas residenciais de alta fidelidade da Elac.

Esse formato não é apenas decorativo, mas uma maneira de aumentar a rigidez estrutural e transformar o cone em uma espécie de pistão, resistente a vibrações de flexão — a tensão mecânica é distribuída de maneira mais uniforme pela superfície, evitando a formação de zonas de flexão localizadas.

Se analisarmos mais a fundo, essa superfície complexa não é mera coincidência. Cada interseção das bordas se encontra em uma espiral de Fibonacci, diretamente relacionada ao conceito da "proporção áurea". Em resumo, tudo é "feng shui".




E observe a diferença fundamental em relação à série Profi mencionada anteriormente. Embora o cone do woofer seja composto (um cone de celulose e uma parte frontal de alumínio "cristal"), este é inteiramente de alumínio, sem cone de papel.




A bobina de voz (1 polegada de diâmetro) é fixada diretamente a ele por meio de um pequeno adaptador.




No geral, posso observar uma qualidade de construção muito boa — sem vazamentos de cola ou problemas de construção. As caixas acústicas são agradáveis ​​ao toque, mas falaremos mais sobre seu desempenho adiante.

TWEETERS NO ARCO-ÍRIS CAIXAS DE SOM AE-C260

Número do modelo:  Rainbow SL-T25 PRO . São alojados em invólucros de alumínio relativamente planos com um diâmetro de montagem de 4,3 cm (diâmetro total da flange de 4,7 cm).

LINK MF/HF NO ARCO-ÍRIS AE-30TH65 ACÚSTICA

Aqui, as coisas são muito mais complexas e interessantes. Estes são alto-falantes de 2 polegadas... não, não de alta fidelidade, mas coaxiais. Número do modelo:  Rainbow AE-UDD65 .




As grades de proteção estão incluídas. Seu diâmetro externo é de 6,9 ​​cm.




O diâmetro do próprio alto-falante na flange é de 6,4 cm, com uma profundidade de montagem de 3,3 cm.




As cestas são de plástico. A rigidez e a resistência para essas dimensões são mais do que adequadas.




Agora, para a parte mais interessante. A seção cônica do difusor é feita de celulose e possui uma geometria incomumente inclinada. No centro, há um cilindro alto e rígido, dentro do qual, em uma espécie de corneta, está um tweeter de seda com uma cúpula de apenas 16 mm de largura.




Além disso, a corneta alta ao redor do tweeter claramente não é mera coincidência. Durante o processo, tive a impressão de que o alto-falante foi projetado para instalação angulada (posteriormente, a cada etapa de teste, isso só se confirmou).

Observe que quanto mais giramos o alto-falante, mais esse cilindro protege a parte mais distante do cone. Um princípio semelhante é usado na criação de "balas" de equalização de fase em alto-falantes de médio alcance ou de faixa média — além de estabilizar o fluxo de ar, elas também "bloqueiam" parte do cone.




Um capacitor localizado dentro do canal axial é responsável por separar a influência do alto-falante de médio alcance e do tweeter. Ele fica levemente visível se você remover a tampa traseira do alto-falante (ele é fixado com adesivo e uma arruela macia).

CROSSOVERS PASSIVOS NO ARCO-ÍRIS AE-C260 E AE-30TH65

Os crossovers em ambos os conjuntos estão alojados em invólucros redondos incomuns. Mas, compreensivelmente, contêm componentes diferentes.




O conjunto "clássico" Rainbow AE-C260 (número do modelo do crossover Rainbow AE-CS2.1) possui um seletor de nível de tweeter de três posições. O conjunto com os alto-falantes coaxiais Rainbow AE-30TH65 (número do modelo do crossover Rainbow AE-CS2.0) não possui interruptores.

MEDIÇÃO DE PARÂMETROS ELETROMECÂNICOS

Apesar dos motores compactos, os drivers de médio-grave mostraram-se bastante eficientes. Analisando a curva de impedância, observa-se a presença de um circuito em curto-circuito (anel de Faraday), que ajusta simultaneamente o fator Q para o valor usual de um alto-falante de porta – próximo ao desejado 0,7.

Os tweeters "clássicos" permaneceram inalterados nesta etapa, mas os drivers coaxiais de 2 polegadas se destacaram pela frequência de ressonância inesperadamente alta – acima de 400 Hz. Em outras palavras, eles se assemelham mais a tweeters de "baixa emissão".

• Parâmetros medidos da caixa acústica de graves/médios Rainbow AE-MW165:
•  Fs (frequência de ressonância natural) – 55 Hz
•  Vas (volume equivalente) – 13 l
•  Qms (fator de qualidade mecânica) – 7,45
•  Qes (fator de qualidade elétrica) – 0,65
•  Qts (fator de qualidade total) – 0,60
•  Massa efetiva do sistema móvel (MMS) – 15 g
•  BL (coeficiente de acoplamento eletromecânico) – 5,5 T m
•  Re (resistência CC) – 3,7 Ohm
•  dBspl (sensibilidade de referência, 1 m, 1 W) – 87,4 dB

ANÁLISE DE DESEMPENHO DOS woofers RAINBOW AE-MW165

Os drivers de médio-grave apresentam uma excelente resposta de frequência até 2 kHz. Acima disso, começam a exibir diretividade, o que é normal para um driver de 6,5 polegadas. Embora haja um aumento na resposta de frequência no limite superior da faixa de operação, não há picos acentuados de banda estreita, portanto, a sintonia promete ser previsível.



Na faixa de frequência de operação, não há ressonâncias significativas até 3,5 kHz, o que é claramente visível na resposta de fase (a ausência de degraus acentuados no gráfico nessa região).




A distorção é baixa: em nenhuma frequência o driver começa a apresentar comportamento inadequado, muito menos ressonância indesejada.

Análise de desempenho do tweeter Rainbow SL-T25 Pro

Um tweeter sedoso e bem construído. Ele irradia bem no eixo até o topo e se comporta de forma previsível quando girado.




Não há ressonâncias perceptíveis na cúpula. Isso se deve não apenas ao seu material, mas também à sua geometria. E, o que também desempenha um papel significativo, à geometria do espaço sob a cúpula (reflexões internas às vezes levam à quebra perceptível da cúpula em certas frequências). Em resumo, é um exemplo claro de um tweeter plano compacto bem-sucedido.




No entanto, eu não reduziria muito a sua seção de médios-graves. A distorção aumenta, embora muito gradualmente, com a diminuição da frequência, mas seu aumento é perceptível em frequências bastante altas. Portanto, se você estiver considerando uma configuração por canal, comece a ajustar o filtro passa-alta em torno de 4 kHz (12 dB/oitava).




E quanto ao crossover padrão incluído no kit? Ele leva esses recursos em consideração, impedindo que o tweeter reproduza frequências muito baixas. O resultado é uma resposta de frequência muito agradável. Principalmente considerando que o filtro passa-baixa na seção de médios-graves também nivelou graciosamente a saída do woofer/médio do alto-falante acima de 3 kHz, tornando a resposta de frequência na junção suave. Em resumo, é um sucesso.




ANÁLISE DO DESEMPENHO DO MIDTWEETER RAINBOW AE-UDD65. SERÁ MESMO TÃO SIMPLES?

Aqui a situação é diferente. Devo dizer logo de início que tratar essas caixas acústicas como caixas acústicas comuns de 2 polegadas de banda larga é um erro fundamental. Quanto mais eu as observava, mais me convencia de que foram projetadas especificamente para instalação em ângulo. Além disso, foram projetadas especificamente para uso em suas posições padrão no painel, voltadas para cima, refletindo no vidro.

Para maior clareza e melhor compreensão das intenções do fabricante, primeiro obtive as especificações separadas do driver de médios e do pequeno tweeter de 16 mm.

O driver de médios se esforça para se passar por um driver de gama completa, mas isso só acontece quando visto no eixo. Se você o virar para o lado, a saída acima de 4-5 kHz cai visivelmente, criando uma espécie de "filtro passa-alta acústico". Lembre-se da premissa de que a caixa acústica foi projetada para essa instalação específica — até aqui, tudo bem (já que o tweeter deveria entrar em ação em frequências mais altas).




Agora, o pequeno tweeter no meio. Sua largura de banda é ajustada com uma leve sobreposição; ele começa a irradiar efetivamente em torno de 3 kHz. E, novamente, fica claro que a resposta de frequência mais bonita é obtida quando as caixas acústicas estão viradas. Outro fato confirma isso: as caixas foram projetadas especificamente para serem instaladas em um ângulo em relação ao ouvinte.




Agora, vamos falar sobre como ajustar a junção entre o tweeter e o médio-grave. Lembra que a frequência de corte é acima de 400 Hz? Bem, o aumento da distorção com a diminuição da frequência parece indicar que você não deve ajustar a junção das bandas muito abaixo, apesar de a resposta de frequência ser formalmente horizontal a partir de 300 Hz. Portanto, se você estiver planejando uma configuração por canal, ajuste o filtro passa-alta em torno de 1-1,5 kHz, não abaixo disso.




O crossover passivo padrão ajusta a junção das bandas em torno de 1 kHz. E não se preocupe se as respostas de frequência parecerem estranhas à primeira vista; eu as filmei propositalmente em várias versões, com as caixas acústicas vistas de diferentes ângulos. Observe que elas são irregulares apenas quando as caixas estão de frente. Em ângulos, no entanto, a resposta de frequência é quase completamente uniforme.




Resumindo, a intenção clara era alcançar o desempenho ideal quando instalados nas posições originais de fábrica no painel, voltados para o vidro. Aqui estão algumas provas óbvias.

Primeiro, as reflexões ainda estão presentes, o que explica a ênfase nas altas frequências. Sem elas, teríamos agudos opacos e "escuros", mas, como está, obtemos um campo bastante arejado e difuso, sem perder a leveza dos agudos.

Segundo, com essa configuração, não há como escapar da cunha formada pelo vidro e pelo painel. E olá para ressonâncias e acentuações na faixa de 2 a 4 kHz. O que o sintonizador faz nesse caso? Começa a atenuá-las com um equalizador. E veja só... Em um tweeter coaxial, as bandas convergem de tal forma que essa faixa é precisamente suprimida pela interferência. Coincidência? Acho que não; aqueles especialistas da Rainbow terão muito trabalho pela frente.

Em resumo, nada disso é "desajeitado". Uma busca totalmente consciente por parte dos desenvolvedores pelas características necessárias que compensem as peculiaridades da instalação de alto-falantes no painel.

QUE SOM ESPERAR? O KIT "CLÁSSICO" RAINBOW AE-C260

Som de alta frequência: encontrando a direção ideal dos tweeters. Quando ligados pela primeira vez, os tweeters estão apontados para os ouvintes, com os crossovers ajustados para 0 dB. Nessa posição, os tweeters estão um pouco dominantes, com alguns sons individuais ligeiramente fora de lugar. O ideal é buscar uma combinação diferente.

Mudei os jumpers para -3 dB e o som ficou tonalmente mais equilibrado, embora houvesse uma sensação de "abafamento", com detalhes sutis se perdendo. Voltei os jumpers para 0 dB e inclinei levemente os tweeters. Isso é bom — os agudos começaram a soar coesos, os tweeters não se sobrepuseram aos sons individuais e a espacialidade geral do som foi mantida.

Mudei o nível dos tweeters no crossover para +3 dB. Achei que seria demais, mas, surpreendentemente, o som não ficou brilhante ou estridente; pelo contrário, tornou-se mais envolvente devido à maior ênfase nos detalhes e nuances. Mas essa opção exigiu uma rotação um pouco maior dos tweeters.

Em última análise, o ideal é instalar os tweeters com uma rotação (entre apontá-los para o centro da janela do lado oposto e apontá-los um para o outro) e ajustar o nível de crossover para "0" ou "+3 dB". Lembre-se, isso se aplica à conexão por meio de crossovers passivos. Em uma configuração de canal único, você pode apontá-los com segurança para o centro da cabine.

O timbre dos médios é suave, sem enfatizar sons individuais, mas também não comprimido e com detalhes suficientes. Os alto-falantes de médio-grave alcançam os tweeters com facilidade. O que é ótimo é que a coloração "alumínio" está completamente ausente — vocais e instrumentos são reproduzidos, embora sem muita calidez, de forma bastante confortável.

Aliás, quanto mais eu ouvia, mais me convencia de que os alto-falantes realmente conseguiam aproveitar as vantagens do alumínio e mitigar efetivamente as desvantagens do material. Acredito que o formato dos cones desempenhou um papel significativo nisso.

A faixa de médio-grave. A reprodução de médio-grave do AE-C260 é feita sem excesso de peso, mas com um impacto sutil. Instrumentos que exigem textura grave (como o contrabaixo no jazz ou o baixo elétrico no rock) são reproduzidos com toda a sua potência, mas com uma qualidade mais suave e precisa. Já com músicas com graves acentuados (especialmente eletrônica rítmica), as caixas acústicas realmente brilham, conferindo solidez e profundidade ao som. Elas se estendem aos graves com segurança, não havendo limitações na escolha do subwoofer.

SOM DE ACÚSTICA COM MÉDIOS-TWEETERS COAXIAIS RAINBOW AE-30TH65

Minha hipótese foi confirmada na prática: os alto-falantes coaxiais de médio/agudo definitivamente precisam de alguma rotação. Quando vistos de um ângulo maior, o som começa a soar mais natural e agradável tonalmente. Como experimento, cheguei a simular um para-brisa com pequenos pedaços de plástico rígido – embora não seja o ideal para um carro, isso me ajudou a tirar algumas conclusões.

Os médios são apresentados de uma forma interessante – por algum motivo, não conseguia me livrar da sensação de estar ouvindo alto-falantes full-range maiores, com som semelhante ao de papel, de um sistema de som doméstico de alta fidelidade. Aparentemente, as características dos médios-graves e dos médios/agudos se harmonizaram perfeitamente para produzir esse resultado.

Comparados aos alto-falantes wide-range típicos, os detalhes das altas frequências são definitivamente maiores do que na maioria deles – os tweeters individuais são os responsáveis. Os agudos em si são leves, mas não finos. Eu diria que são "encorpados" – com uma apresentação detalhada, leve, mas não estridente e quente (novamente, vou destacar isso quando os alto-falantes estiverem com o volume alto e voltados para o vidro).

A faixa de médios-graves é percebida de forma diferente em comparação com o AE-C260, apesar de serem as mesmas caixas acústicas. Aqui, o som é mais rico, encorpado e com uma boa dose de presença. Curiosamente, porém, não parece pesado. Não se trata de um som acentuado, mas sim de uma presença marcante e plena que chama a atenção. Considerando que, na maioria dos gêneros musicais, são os médios-graves que impulsionam a energia e a emoção, acho isso muito bom.

Resumindo: quais tarefas você deve escolher?

O sistema "clássico" Rainbow AE-C260 . Este é um sistema de alto-falantes interessante que utiliza com sucesso as vantagens dos cones de alumínio, minimizando as desvantagens do material. Adicione tweeters de seda de boa qualidade para um som neutro, sem ênfases desnecessárias. É ideal para instalação nos locais originais de fábrica, desde que os tweeters sejam visíveis para os ouvintes em ângulos ligeiramente inclinados. O sistema de alto-falantes Rainbow AE-30TH65

possui tweeters coaxiais de médio porte . Ao contrário do AE-C260, este sistema foi projetado para a instalação da seção de médios/agudos no painel original de fábrica, apontando para cima, em direção ao para-brisa. Isso é tão óbvio que algumas de suas características, que à primeira vista parecem "desiguais", são na verdade intencionalmente adaptadas a esse tipo de instalação. AE-C260: Os tweeters funcionam bem quando visíveis de diferentes ângulos. AE-30TH65: Os alto-falantes de médios e agudos levam em consideração as características das posições padrão no painel. AE-30TH65: O detalhamento em altas frequências é superior ao de alto-falantes típicos de ampla faixa de frequência. Os cones dos alto-falantes de graves e médios têm um design diferenciado e atraente. Os alto-falantes de graves e médios são livres de ressonâncias locais até 3.5Hkz .
